馬鋼第二能源總廠在新區凈水廠建設中采用了斜管沉淀池+V型濾池制水工藝，斜管沉淀池采用了我公司技術人員推薦的膜片式快開排泥閥，該排泥閥有效地實現了排泥的高效與出水水質的穩定。投運三年多來，沉淀池出水濁度都控制在了5~10 NTU。

新區工藝要求自動化程度高、操作人員少，水源直接取自長江后加藥混凝，排泥量大。我們采用了膜片式快開排泥閥結構，如圖1 所示，打開下腔的電磁閥或球閥，控制氣源進入膜片式快開排泥閥的膜片室下腔。下腔壓縮空氣將隔膜壓板抬升，則閥門開啟。關閉下腔的電磁閥或球閥，壓縮空氣排外，則閥門關閉。起閉動作通過上腔彈簧和下腔電磁閥來控制。

這是一種采用全襯膠閥板，雙室隔膜驅動機構的排泥閥，密封效果好，閥門開啟平穩快捷，與活塞式相比具有以下優點：a、無運動磨損；b、對泥沙淤積不敏感；c、不需要潤滑，無機械磨損，無定期更換的橡膠制品，使用壽命長。考慮到室外管道用自來水冬季容易上凍，驅動介質采用了壓縮空氣。

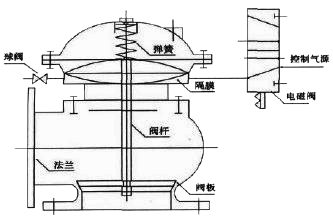

圖1 膜片式快開排泥閥結構簡圖
